PROFINET转EtherNet/IP网关破除多品牌PLC通讯孤岛的核心通讯设备

一、引言：工业现场的多品牌PLC通讯困局

在现代工业自动化领域，西门子、罗克韦尔（Allen-Bradley）、施耐德、三菱、欧姆龙等品牌的PLC常常共存于同一产线或同一工厂中。不同品牌PLC各自支持不同的工业以太网协议——西门子主推PROFINET，罗克韦尔主推EtherNet/IP，施耐德偏好Modbus TCP，三菱则常用CC-Link IE。这种多协议并存局面直接导致了“通讯孤岛”：设备之间无法直接交换数据，产线集成困难，信息无法贯通到MES/SCADA系统。

要打破这些孤岛，最经济、最高效的方案并非更换全部PLC，而是采用PROFINET转EtherNet/IP网关这一专用通讯设备。它能在两种协议之间进行实时、透明的数据映射，让西门子PLC与罗克韦尔PLC像在同一网络中一样自由对话。

二、为什么需要PROFINET转EtherNet/IP网关？

2.1 协议差异造成的天然屏障

PROFINET基于标准以太网，但采用了实时通道（RT）和等时同步（IRT）机制，其循环数据交换基于提供者/消费者模型。EtherNet/IP则基于TCP/IP和CIP协议，使用生产者/消费者模型进行隐式（I/O）和显式（消息）通信。两者的数据格式、连接建立方式、诊断机制完全不同，无法直接互操作。

2.2 多品牌PLC通讯孤岛的典型场景

产线集成：整线主控为西门子S7-1500（PROFINET），但某工位使用了罗克韦尔CompactLogix（EtherNet/IP）作为从站。
设备改造：旧设备采用AB PLC，新增的西门子模块需要读取其数据。
数据采集：上位机通过EtherNet/IP采集数据，但底层设备只有PROFINET接口。

上述场景下，如果没有网关，要么更换PLC，要么增加额外的IO硬线连接（成本高、灵活性差），而协议网关是唯一优雅的解决方案。

三、PROFINET转EtherNet/IP网关的工作原理

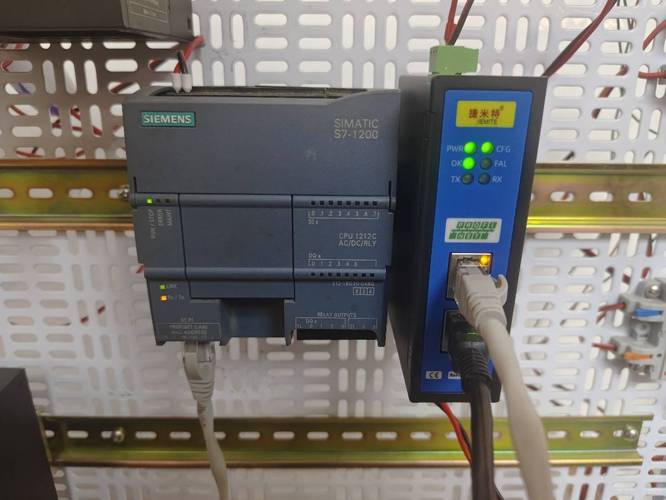

网关本质上是一个双协议栈的嵌入式计算机，通常具备两个以太网口（或一个交换机口），一个连接PROFINET网络，另一个连接EtherNet/IP网络。

工作流程如下：

在PROFINET侧，网关作为PROFINET IO从站（Device），接受西门子PLC的循环读写。
在EtherNet/IP侧，网关作为EtherNet/IP适配器（Adapter），与罗克韦尔PLC或其他EtherNet/IP扫描器（Scanner）进行隐式I/O通信。
网关内部维护一张数据映射表，将PROFINET的输入/输出模块与EtherNet/IP的输入/输出实例一一对应。
当西门子PLC写入输出数据时，网关将其映射为EtherNet/IP输入数据，供AB PLC读取；反之亦然。

整个数据交换是双向、实时、确定性的，典型循环周期可达到1~10ms，满足大多数工业控制要求。

四、网关作为通讯设备的关键特性

选择一款合格的PROFINET转EtherNet/IP网关时，应关注以下特性：

4.1 协议合规性

PROFINET侧：支持PROFINET IO RT（实时）通信，符合IEC 61158和IEC 61784标准。
EtherNet/IP侧：支持EtherNet/IP适配器，符合ODVA规范。

4.2 数据容量与映射灵活性

最大输入/输出字节数：通常支持512~1024字节。
支持多种数据类型映射：位、字节、字、双字、浮点数等。
可自定义数据长度和偏移量，方便与PLC编程配合。

4.3 诊断与可靠性

带状态指示灯和Web服务器，便于诊断。
支持双端口交换机模式，可菊花链连接，减少布线。
工作温度范围宽，抗电磁干扰，符合工业级EMC要求。

4.4 配置简易性

提供GSDML文件（用于PROFINET组态）和EDS文件（用于EtherNet/IP组态）。
支持通过Web界面或专用配置软件进行映射设置。

五、应用案例：打破汽车焊装车间的通讯孤岛

5.1 项目背景

某汽车焊装车间引入一条新生产线，主控采用西门子S7-1500 PLC（PROFINET），但工件输送系统由供应商提供，控制器为罗克韦尔CompactLogix（EtherNet/IP）。双方需要交换控制信号和状态信息：包括启动/停止、故障复位、输送机状态、工件到位信号等，共25个控制字。

5.2 方案设计

选用一台PROFINET转EtherNet/IP网关。

在西门子TIA Portal中，导入GSDML文件，将网关配置为IO设备，设置16字节输入/16字节输出（共可映射256个布尔量）。
在罗克韦尔Studio 5000中，导入EDS文件，将网关配置为EtherNet/IP适配器，建立与CompactLogix的隐式连接。
统一映射表：网关输入（来自EtherNet/IP）对应西门子PLC的输入，网关输出对应西门子PLC的输出，双向透明传输。

5.3 运行效果

通讯周期2ms，响应及时。
连续运行12个月无故障，零丢包。
节省了原本需要更换PLC或增加硬线信号的数万元成本与数周工时。

该案例证明：PROFINET转EtherNet/IP网关是破除多品牌PLC通讯孤岛的有力工具，尤其适合改造和混合品牌场景。

六、选型注意事项与趋势

6.1 选型检查清单

是否同时支持PROFINET和EtherNet/IP？
是否附带官方GSDML和EDS文件？
最大映射数据量是否满足需求？
是否支持工业级宽温和冗余供电？
是否提供国产化或性价比方案？

6.2 技术发展趋势

多协议网关：一出多协议，如PROFINET转EtherNet/IP再转Modbus TCP或OPC UA。
边缘计算功能：网关集成简单数据处理、报警、边缘存储。
TSN演进：未来工业以太网向时间敏感网络发展，网关将兼容TSN标准，进一步统一通讯。

七、

多品牌PLC共存的现状在短期内不会消失，通讯孤岛问题依然普遍。PROFINET转EtherNet/IP网关作为一种成熟、稳定、灵活的通讯设备，以最小的改动实现最大的互联价值。无论是产线集成、设备改造还是数据采集，它都是工程师值得信赖的“协议翻译官”。选择合适网关，就是选择打破壁垒、连接数据、释放生产力。
